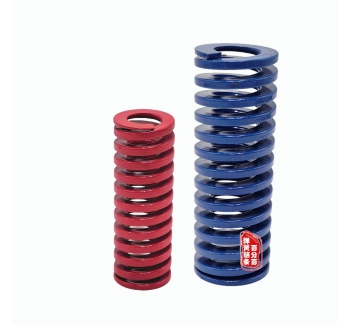

我公司模具弹簧以矩形截面压缩弹簧为主，行业通用颜色编码分载荷等级，按 “外径 × 长度” 规格选型，核心看载荷、行程与安装空间。百分百弹簧链条为您供应模具弹簧。
一、通用颜色与载荷等级（JIS/ISO10243）
表格
| 颜色 | 代号 | 载荷等级 | 极限压缩比（循环次数） | 典型应用 |
|---|---|---|---|---|
| 黄色 | TF/DF | 轻小载荷 | 58%（30 万次）/45%（100 万次） | 小行程复位、薄料轻卸料 |
| 蓝色 | TL/DL | 轻载荷 | 48%（30 万次）/36%（100 万次） | 中小型行位、常规复位 |
| 红色 | TM/DM | 中载荷 | 38%（30 万次）/28.8%（100 万次） | 最常用，中厚板冲压、常规顶出 |
| 绿色 | TH/DH | 重载荷 | 28%（30 万次）/21.6%（100 万次） | 厚板冲压、大型行位、深拉深 |
| 棕色 / 茶色 | TB/DB | 极重载荷 | 24%（30 万次）/18%（100 万次） | 特大型行位、高温 / 高频工况 |
二、规格体系与选型速查
规格写法：外径 D × 自由长度 L（如 SWZ25×100、TM30×150）。
外径系列：Φ6、8、10、12、14、16、18、20、22、25、30、35、40、50…。
长度系列：
15–80 mm：每 5mm 一级
80–100 mm：每 10mm 一级
100–300 mm：每 25/50mm 一级。
安装间隙：
外径＜25 mm：过孔单边 + 0.5 mm
外径≥25 mm：过孔单边 + 1.0 mm。
预压缩：开模时预压 2–4 mm；闭模时压缩量≤极限压缩比 × 自由长。
三、材料与寿命匹配
50CrVA（铬钒钢）：HRC 45–50，抗疲劳强，高频冲压 / 注塑首选。
60Si2Mn（硅锰钢）：性价比高，常规工况胜任。
55CrSi（铬硅钢）：耐高温，适配压铸 / 高温环境。
SUS304/316：耐腐蚀，潮湿 / 食品级场景。
四、典型场景选型
冲压模：卸料 / 顶出选红 / 绿；厚板选绿 / 棕；高频选 50CrVA。
注塑模：顶针复位选蓝 / 红；行位抽芯按力选蓝 / 红 / 绿。
压铸模：高温辅件选 55CrSi 或耐高温矩形弹簧。
超大力 / 大行程：优先考虑氮气弹簧（替代多根模具弹簧）。
五、快速选型四步
算工作载荷与工作行程（闭模 / 开模高度差）。
按载荷与行程选颜色等级（红 / 绿 / 棕优先保证载荷）。
确定安装空间（外径、过孔、长度），选最接近规格。
校核压缩量≤极限压缩比；高频 / 高温选对应材料。
六、常见误区与避坑
不按颜色选载荷，易永久变形 / 断裂。
压缩量超极限，寿命骤降。
空间不足强行用细径，易侧弯、断簧。
高温工况用普通碳钢，快速失弹。
